中國已成為全球增長速度最快的單晶硅生產和消費國家,單晶硅分為直拉法(CZ)、區熔法(FZ)和外延法,其中直拉法硅單晶生長(CZ)產品占總產量的70%-80%。
為滿足集成電路的發展,對硅單晶材料提出了“大尺寸、高品質”的要求。因晶圓直徑越大,芯片成本越低,伴隨著大直徑硅單晶的發展,投料量增加,大熔體嚴重對流成為制約高品質單晶生成的關鍵問題。

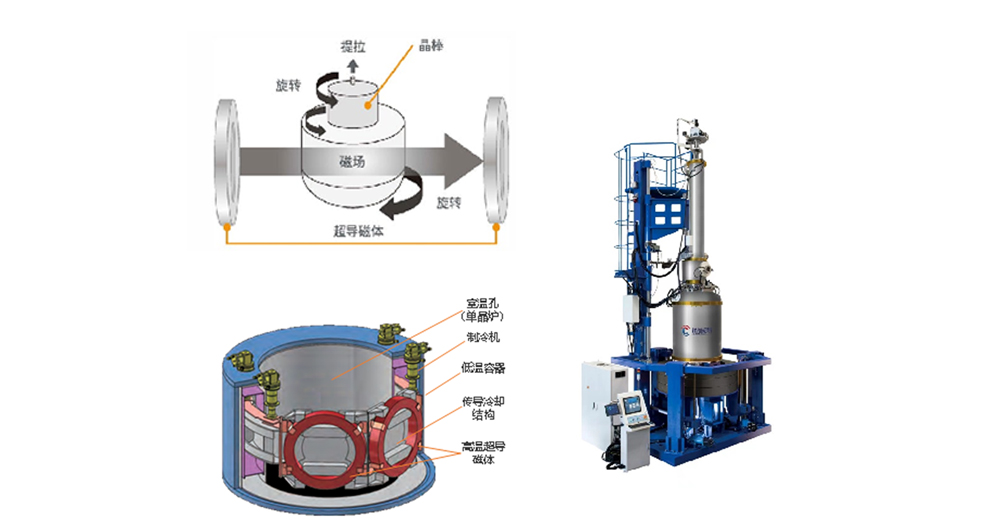

在大尺寸單晶硅片制備領域,新型磁控直拉硅單晶技術由于具備無生長條紋、單晶硅二次缺陷少、雜質含量低等優勢,成為目前該領域主流技術。
相較于永磁體、常規電磁體,超導磁體由于其低能耗、磁場強度高、抑制溶體對流水平磁場均勻性好等優點,被公認為適用于單晶硅制備的最佳方案。
用高溫超導材料制作大口徑傳導式磁體,無需消耗液氮,制冷成本低,可以滿足大尺寸(6-12in及以上)、高品質單晶硅生長所需的磁場強度(水平方向0.1T-0.5T)。
低溫超導線材的工作溫度為液氦溫區4.2K附近,超導態溫度區域很窄,易產生失超現象。而高溫超導帶材,只要在液氮溫區77K以下,超導帶材就可顯現超導特性。因此高溫超導磁控硅單晶生長爐磁體工作溫度范圍更廣,對溫度的適應性更強。
